Manapság már teljesen természetesnek vesszük, hogy munkánkat automata vagy félautomata gépek, robotok segítik. Azonban ezek a gépek nagyon veszélyesek is lehetnek a kezelőszemélyzetre, ha nem megfelelően van kialakítva rajtuk a biztonsági rendszer. Egy burkolat, egy vészstop vagy a burkolatra szerelt gépbiztonsági kapcsoló még nem biztos, hogy elegendő védelmet nyújt. Egyszerű gépek is veszélyesek lehetnek, ha azok pl. a leállítási folyamat indítása után tovább mozognak a tehetetlenségük vagy akár a gyártási ciklus befejezése miatt. A háztartási gépek között is találunk ilyeneket, de az ipar számos terméke is hordoz hasonló veszélyforrásokat.

A biztonsági megoldások típusai

A mai korszerű technikának köszönhetően, ezeknek a problémáknak az elkerülésére ma már többféle, bevált, biztonsági megoldás létezik. A késleltetett nyitás engedélyezésére két gyakori módszer ismert. Alkalmazhatunk biztonsági időzítő felügyeleti relét vagy az ún. állapotfigyelő biztonsági kiértékelőt.
Mindkét alkalmazás járatos, és a gyakori gépnyitások miatt a túlfutással megálló berendezéseken szükség is van ilyen rendszerek kiépítésre. Ilyenkor általában a berendezés védőajtaját valamiféle elektromágneses reteszelési eljárással (reteszelt gépbiztonsági kapcsolóval) látják el, amelyek nyitását az előbb említett felügyeleti relék engedélyezik. Nem minden túlfutással járó alkalmazás igényel azonban ilyen bonyolult és drága biztonsági rendszert.

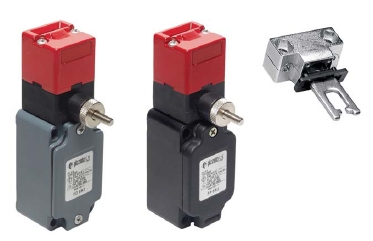

A Pizzato cég kifejlesztett egy olyan egyszerű – és a szabványnak is megfelelő – biztonsági eszközt, amely a késleltetett nyitás engedélyezését egy egyszerű, mechanikus, ajtóbiztonsági kapcsolóba integrálja. Az FD/FP R2-sorozatú kapcsolókba egy mechanikus időzítőt építettek be, ami a berendezés ajtaját, védőburkolatát csak egy bizonyos késleltetés (a teljes leálláshoz szükséges idő) eltelte után engedi kinyitni.

A mechanikus biztonsági kapcsoló működése

A gépburkolat zárt állapotában a kapcsolót a rajta elhelyezett – kézzel betekerhető – mechanikus retesszel alaphelyzetbe kell hozni. Ekkor a kapcsoló biztonsági érintkezői zárt állapotba kerülnek, és a gép üzemszerűen működhet. A leállítási folyamatot kezdeményezhető külső kapcsolóval is, de a mechanikus retesz oldásával is leállítható a folyamat. A reteszelés oldásához a reteszt el kell kezdeni kifelé tekerni. Pár fordulat után a kapcsoló egyik – kényszerrel működtetett – kontaktusa nyitott állapotba kerül, ami elindítja a gép leállítását. Ekkor a gépburkolat még nem válik nyithatóvá. A nyitás csak a retesz teljesen kitekert állapotában lehetséges. Ekkorra már le kell állnia a gép veszélyt okozó részének. A burkolat újra zárása még nem elegendő az újraindításhoz, előbb a reteszt ismét nyugalmi állapotba kell hozni.
A kapcsoló többféle, nem állítható késleltetéssel kerül forgalomba, ezért mindenképpen olyat kell választani, ami a gyártó előírása szerint a megfelelő késleltetést megvalósítja. A kapcsoló alkalmazási területe széles körben elterjedt már, de leggyakrabban olyan helyeken célszerű alkalmazni, ahol nem gyakori a burkolatok nyitása, zárása. Ilyen terület lehet például a különböző keverőgépek, centrifugák, légtechnikai szellőző berendezések üzemeltetése, vagy a mozgó berendezéseken a nem üzemszerűen nyitható, karbantartó nyílások állítása.
A rendszer előnye, hogy egyszerűen telepíthető, és nem igényli egy bonyolult vezérlés kialakítását. Utólagosan is felszerelhető olyan helyekre, ahol korábban már alkalmaztak nem reteszelt biztonsági kapcsolókat. Mindemellett lényegesen olcsóbbak, mint az elektromosan reteszelt kapcsolók a hozzájuk tartozó kiértékelőkkel és állapotfigyelő szenzorokkal.
A kapcsoló feje 4x90°-ban elforgatható. Műanyag- és fémházas kivitelben is rendelhető. A robusztus fémház a nehézipari körülmények között is hosszú élettartamú megoldás. Az IP67-es védettségű és maximum 1000 N-os reteszelési erővel beállított kapcsoló 2 vagy 3 pár kontaktussal rendelhető.
A Pizzato ezzel a szabadalmaztatott, egyszerű, innovatív megoldással új utat nyitott a gépbiztonsági megoldások területén. Cégünk teljes szakmai tanácsadás-szolgáltatással értékesíti a kedvező ár/érték aránya miatt is méltán népszerű Pizzato vállalat teljes termékkínálatát, ahol a gépbiztonsági kapcsolókon kívül megtalálhatók az automatizálás számos elemei is.
