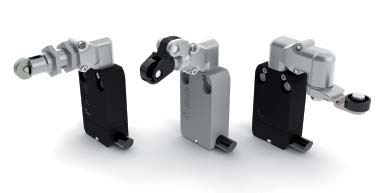

A Pizzato Electrica Európa egyik legjelentősebb pozíciókapcsoló gyártója. Miniatűr pozíciókapcsolói régóta elérhetők, és méltán népszerűek. A Pizzato Elettrica legújabb moduláris felépítésű miniatűr pozíció- és végálláskapcsoló sorozatának fejlesztése során olyan fejlesztési célokat tűzött ki, amelyek jól példázzák a gyártó innovációs készségeit, és ügyfél elégedettségre törekvését. A fejlesztés célja olyan moduláris rendszer létrehozása volt, amely valóban szabadon, széles spektrumban konfigurálhatóvá teszi a pozíciókapcsolót, ugyanakkor egyszerűen gyorsan beállítható és szerelhető. A modul rendszer számos előnyt kínál. Egy miniatűr pozíciókapcsoló egyszerűen összeállítható, módosítható pl.: működtető fej cseréje, akár teljesen eltérő kivitelű működtetőre néhány másodpercet vesz igénybe. Ugyanez a flexibilitás érvényes a csatlakoztatásra is: karbantartás során a vezeték csere, vagy akár csatlakozós kivitelre történő áttérés, hosszabb kábellel történő csatlakoztatás, a csatlakozómodul cseréjével egyszerűen és rövid idő alatt lehetséges. A rendszer jelentős előnyöket kínál a tartalék alkatrész raktározási költségeinek csökkentése tekintetében is.

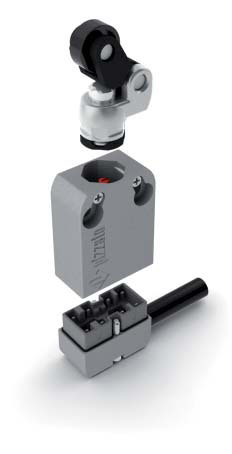

A moduláris kapcsoló-konfiguráció három elemből építhető fel:

1. Csatlakoztató elem
2. Kapcsoló blokk
3. Működtetők és 90°-os fordító elem

A három fő alkotóelem egymástól függetlenül alakítható és rendelhető. Így tetszőleges csatlakoztatást, kapcsolóházat és érintkező kombinációt párosíthatunk, a nekünk legoptimálisabb működtetővel, amelyet elforgathatunk, vagy akár a kapcsoló síkjából is kifordíthatunk.
Csatlakozó blokkok négy féle kivitelben elérhetők:

1. Csatlakozós kivitel M12
2. Csatlakozó 90°-ban elforgatva M12
3. Vezetékes kivitel. ( A vezeték függőleges illetve vízszintes pozícióban egyaránt állítható.
4. Autóipari csatlakozós kivitel

Kapcsoló blokkok fém és műanyag házas kivitelben készülnek. A kapcsolóblokkok 14 féle kivitelben készülnek ugró-, csúszó kontaktussal későn záró és kényszernyitó kivitelben. Maximálisan négy, egymástól galvanikusan elválasztott érintkező rendelhető különféle kombinációkban.

35 féle működtető áll rendelkezésre. A működtetők 90°-ban elforgathatók: egyszerűen a kapcsoló tetején elforgatjuk a fejet és máris a kívánt pozícióhoz jutunk. További elforgatási lehetőséget kínál a fordító elem, amely segítségével a kapcsolóház síkjára merőlegesen is rögzíthető a működtető. A fordító elem a kapcsolóház és a működtető közé kerül beépítésre. A fordító elemen is elforgatható marad a működtető fej, így a pozíciókapcsoló egyedülállóan egyszerűen és sokoldalúan állítható be.

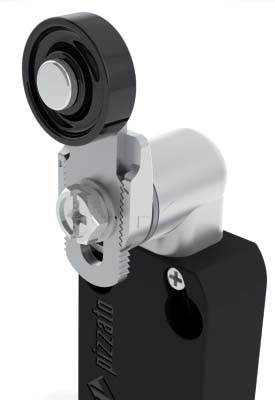

A karos-görgő működtetők, a fent említetteken kívül, további lehetőségeket rejtenek:

• A karos görgő átfordítható, tehát a görgő nézhet a tengely felé és vele szembe is.
• 10°-os lépésekben 360°-os tartományban állítható a kar null-pozíciója.
• Minden karos görgő magasságban is finomhangolható felfelé 2 mm- lefelé 5 mm-es tartományban.
• A karos görgők mindegyikében integrálva megtalálható egy további funkció: A működtetés hatásos lehet két irányba, illetve kizárólag jobbra, vagy kizárólag balra. A működtető alján egy forgó tárcsát a kívánt állapotba forgatva egyszerűen, gyorsan elérhetjük a fenti funkciók egyikét.

A fentiek alapján bizton állíthatjuk, hogy a kitűzött fejlesztési célokat maradéktalanul teljesíti az új NA-NB-NF pozíciókapcsoló sorozat, amely a Pizzato 25 éves pozíciókapcsoló gyártási tapasztalata és négy év kutatás- fejlesztés eredményeként született meg.
